「只有不斷地挖掘,才能找到真正的寶藏」

故事的開始是站吧的同仁跟我反應,清大店的FB80早上沒有自己開機
他們進入設定查看,發現機器顯示的時間仍然停留在前一個晚上所設定的時間點21:13
心裡不免犯嘀咕,才排除完馬達電容、蒸汽鍋均壓閥、排水…等
現在又有問題,啊是有完沒完呀!
但想到機器仍可以正常水量、正常水壓運作,讓同仁可以正常出杯,不愉快的心情稍稍緩解
人家說,先處理好心情就能處理好事情,或許真有那麼一點道理
機器在折磨人、折磨人心,真的不能急,也急不得

網路跟前輩,通常是最好的資源
所以我開始上網查、打電話、寫私訊問有沒有人遇到類似的情形

但是,請千萬不要錯誤解讀我上述所寫的2句話
我並不是鼓勵你不去動腦,然後一直纏著人問就會有結果的
沒有任何人是有義務要無條件為你解答任何問題
因為如果上述資源也沒有解答的時候,問題並不會因此而消失
真正重要的事情是-獨立思考

查過了一輪網路、問了幾位前輩之後,發現沒有人遇到同樣的情形,等於沒有直接的解答
於是我跑去長安街把GB5的總電源關閉,看手上的手錶經過了5分鍾,打開咖啡機
發現GB5顯示的時間也同樣過了5分鐘,這代表司管「機器時間」這件事的關鍵不在總開關
那麼…在完全沒有電力進入的情況下,肯定有另外一個獨立給予電力的元件,例如電池
於是…我猜…或許…在機器某個地方可能藏著一顆電池

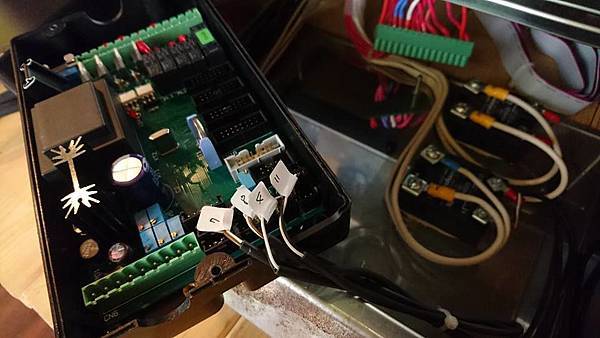

我找一位前輩溝通我的想法,他建議我拆開機器下方的控制盒,看看裡面的電路板
就地利之便,立馬把手邊GB5的電腦盒打開來看

天曉得,我看到主機板上插著一顆3V的鈕扣電池有多雀躍,興奮地跟同仁們分享
打算當天晚上打烊後,買顆一樣規格的電池換上,咖啡機應該就會正常了

結果,往往事與願違

當我換上新電池開機,時間出現歸零,LED顯示器上顯示【00:00】
心裡想:YES!有效喔!時間不再是【21:13】
當我一邊收拾工具準備復歸,一邊沈浸在開心之餘,我發現怎麼時間還是停在【00:00】
果然不能開心的太早,幸運之神不會天天降臨的,問題還是沒排除
好好想想這樣的現象代表什麼意思,我是這麼問我自己的

時間確實跟電池有關,因為更換,它會歸零了,代表它們之間是有關聯的
但是時間還是不會走,這代表我LED顯示器排插沒插好?顯示器端有問題?還是有其他問題?
打開收好的工具箱,我又繼續拆起別的東西
145407.jpg  145405.jpg

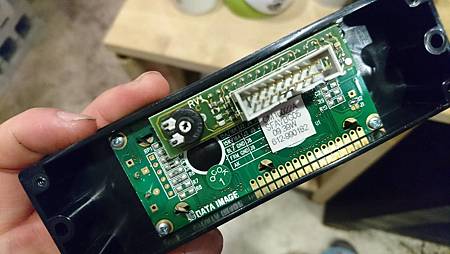

我檢查了顯示器沒有其他的元件明顯膨脹或是脫落
時間就這麼一點一滴的過去,很無情,而且沒有什麼幫助

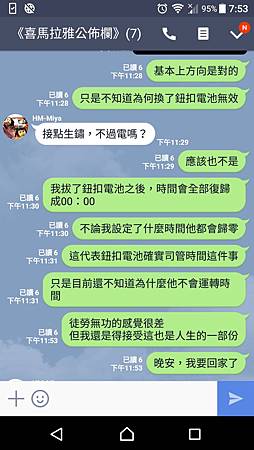

最後像極了打敗仗的士兵,在群組的大家回報這個壞消息

徒勞無功的感覺很差
但我還是得接受,因為這也是人生的一部份


當天晚上回到家,miya馬上跟我短暫討論,她說利用我回程的時候她查了網路
時間之所以會一秒一秒的走,是因為一個叫「石英振盪器」的東西

那是什麼東西阿?

趕快上網看一下這個東西的照片,回想剛剛好像真的有在電路板上看到類似的東西

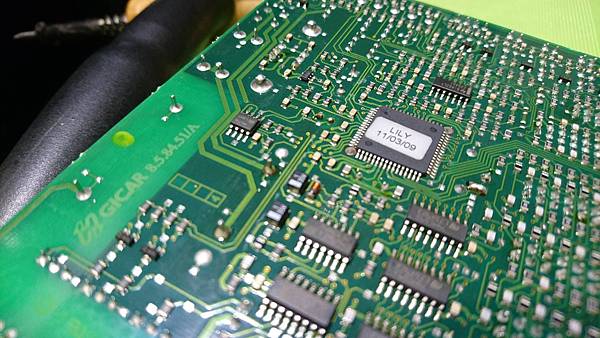

隔天再度拆開控制盒,果真發現2個「疑似」振盪器的元件
請原諒我的不專業,沒有任何電機、電工背景的我,都是在這樣的過程中,慢慢認識它們的

我抄下它們各自編在上頭的規格字樣 4.608 跟 32768
上網利用聯結搜尋確定他們的確是振盪器,分別代表4.608MHz 及 32.768KHz
請當時在清大店上班的Kelly去找附近的電子材料行有沒有賣類似的元件,答案是有的!
於是,再打了通電話給前輩, 把昨晚遇到的狀況及目前的想法跟他討論,還有該注意的地方
自己也在腦中擬定了,A--->B-->C--->D四個計劃
A,先把整個主機板拆起來,看底部是否有小強屍體或異物導致短路,如果清除就能正常就好
B,如果A無效,先換32.768KHz這顆振盪器試看看,如果換新就能正常就好【註】
C,如果B也無效,再換4.608MHz這顆振盪器,如果換新就能正常就好
D,如果ABC都無效,或是ABC任何一個過程中出現重大毀損,都要直接跳D,買塊新的主機板

【註】以下資訊支持我優先更換32.768KHz的振盪器
因為32.768KHz是跟時間走動比較有相關聯的,恰好與我目前所遭遇到的問題是有直接關聯的。
手錶、時鐘及其他的計時器所使用的頻率都是32.768KHz。32768是2的15次方,若將32768除以2,重複十五次即得1。在時計的IC中,只要將32.768KHz(代表石英晶體每秒振盪32768次)的輸入端加入15個除以2的迴路,即可得一秒鐘。早期的石英錶使用8192Hz(8KHz)的石英振盪器,後來為了追求精準,計時的頻率由8192Hz(8KHz)一直提高到65536Hz(64KHz)。業界最後發現,32KHz即可滿足一般對時間精準度的要求,所以32.768KHz便成了廣泛被使用之計時頻率 。(From:http://www.teema.org.tw/epaper/20091021/industrial019.html)

傍晚先跑到材料行採買了所需的材料及工貝
帶著員工們參加完友店舉辦的交流比賽之後,就在大伙逛夜市歡樂Ending的尾聲前,我提前離開來到清大店
當我把環境整理好,正要準備開始作業時,Maggie從鐵捲門底下鑽了出來
自動門打開第一句話就是說「我就知道你跑來這裡」,我忘記我回什麼了,不過我一定是笑著回答

按照自己擬定的計劃,把線路都作好記號,把整個主機板拆開,確實有小強屍體,但好像都沒有影響到電路
仔細地用吹球吹過一遍,控制盒也清理乾淨,再把線路重新插回,情況還是一樣沒改變,時間顯示在【00:00】
是的。A計劃是失敗的,我知道沒那麼幸運!

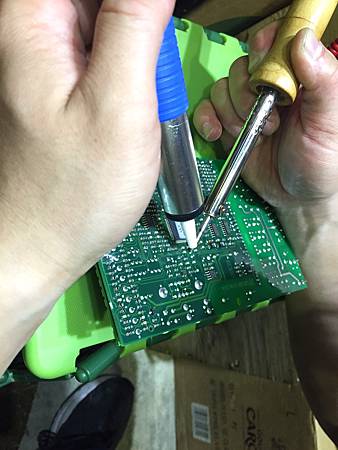

只好進入B計劃,把32.768KHz的振盪器解焊,然後再焊上新的同規格但更小顆的振盪器
能夠順利解焊,再焊接上去,對我而言已經算是很有成就感的,畢竟我解焊的經驗寥寥無幾,重點這塊主機板不便宜呀!
但是真的不能高興的太早,要元件能作動才算是真正的成功
於是Maggie根據記號把所有的配線接上去,我們互相確認無誤後,開機,我心中默默禱告,希望一切順利

S__20250665.jpg 145954.jpg

LED時間顯示在【00:03】,Maggie也有看到,但她沒有特別的感覺,這不能怪她,她學的是經濟
但是,我心裡有一種澎湃鼓動的感覺,我感覺,這裡應該已經離成功不遠了
我告訴她說,我猜…我猜…我們應該是成功了
雖然如此,但2個人臉上都還是沒露出一絲肯定的歡樂,於是我們進入設定,設定【00:08】自動開機

等待這件事很奇妙,在這時刻,它突然變得漫長了起來



本文謹獻給與我共事的團隊,青春很貴
並感謝曾在我的青春裡下過功夫的老師、前輩們


「只有不斷地挖掘,才能找到真正的寶藏 」
